大地網接地電阻測試儀地網測試接線介紹

返回 打印 來源：儀天成電力  時間：2026/01/09  閱讀： 次
        大地網接地電阻測試儀是一款專門針對于各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率測試的精密電力測試儀器，它在對地網進行測試時，是如何接線的呢？下面就給大家介紹一下。

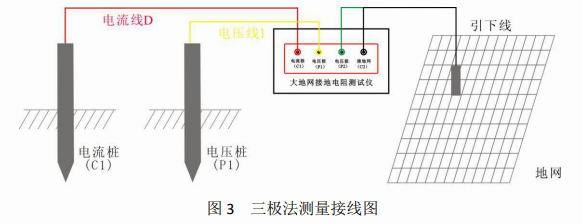

地網測試接線如下圖：
測量電流線 D：線徑≥1.5mm2 ,長度為地網對角線長度的3 ～5 倍；測量電壓線 1：線徑≥1.0 mm2 ,長度為 0.618D； 測量電壓線 2：接被測地網； 測量接地線：接被測地網。

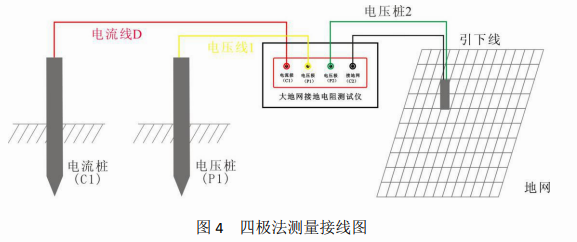

四極法測量時，從地網的地樁上引出二根連接線分別接到儀器的電壓極P2、接地網 C2 兩接線柱，然后按測量操作步驟進行測試。四極法測量時儀器會自動消除接線誤差。

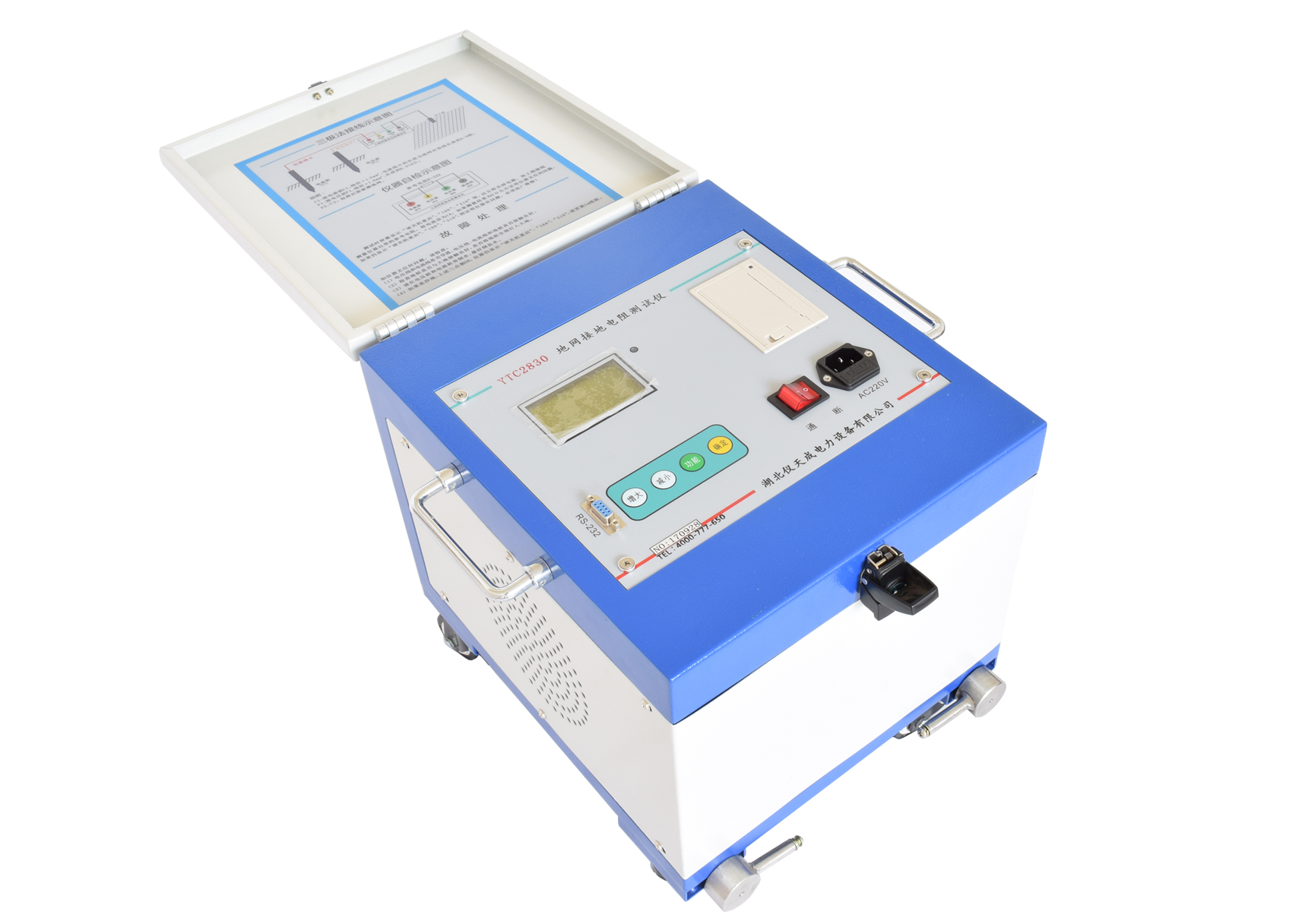

大地網接地電阻測量儀在進行大地網測試時，大家可以參考以上接線方式。這款儀器采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，抗干擾能力強，簡化了試驗操作過程，提高了測試結果的精度和準確性，大幅度降低了試驗人員的勞動強度，是優良的電力檢測設備。
湖北儀天成電力設備有限公司
2026年1月9日
